플라스틱 사출 성형 공정의 기본 원리와 단계별 과정

플라스틱 사출 성형은 현대 제조 산업에서 가장 널리 사용되는 공정 중 하나로, 일상생활에서 접하는 대부분의 플라스틱 제품들이 이 방식으로 생산됩니다. 스마트폰 케이스부터 자동차 부품, 가전제품 외장까지 다양한 분야에서 활용되는 이 기술은 대량 생산과 높은 정밀도를 동시에 달성할 수 있는 효율적인 제조 방법입니다. 이번 포스팅에서는 플라스틱 사출 성형의 기본 원리와 각 단계별 과정을 상세히 살펴보겠습니다.

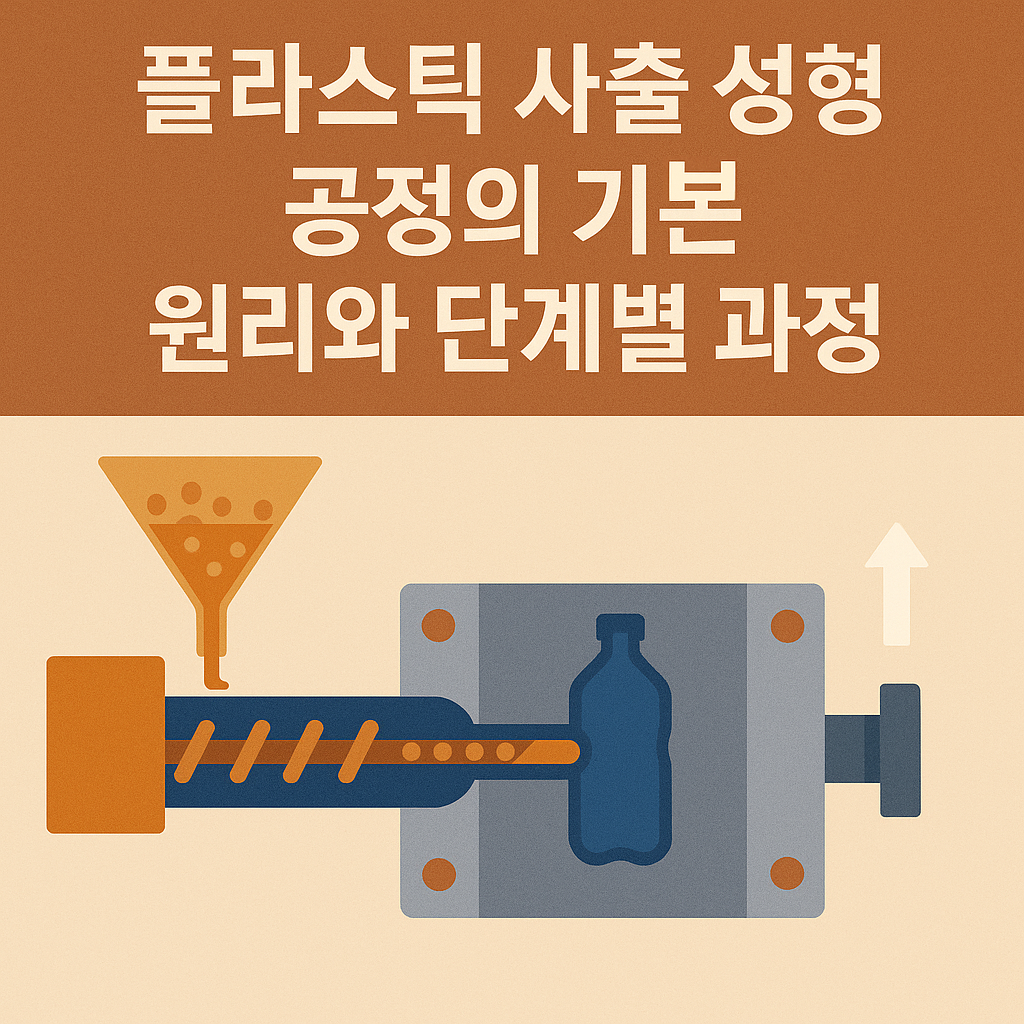

플라스틱 사출 성형 공정의 기본 원리와 단계별 과정

1. 사출 성형의 기본 원리

사출 성형은 열가소성 플라스틱 원료를 녹인 후, 이를 금형 내부로 주입하여 원하는 형태의 제품을 만드는 공정입니다. 이 과정은 열과 압력을 활용하여 플라스틱 소재가 유동성을 갖게 한 다음, 금형 내에서 냉각되어 고체화될 때까지 유지시키는 원리에 기반합니다. 사출 성형의 핵심은 플라스틱 재료의 열적 특성을 이해하고 제어하는 데 있습니다. 열가소성 플라스틱은 열을 가하면 부드러워지고 식으면 다시 단단해지는 특성이 있어, 이러한 가역적 성질을 활용하는 것이 바로 사출 성형의 기본 원리입니다. 이 공정에서는 재료의 용융점, 유동성, 냉각 속도, 수축률 등 다양한 물리적 특성을 고려해야 하며, 이러한 요소들이 최종 제품의 품질과 생산성에 직접적인 영향을 미칩니다. 또한 압력, 온도, 속도와 같은 공정 변수를 정확히 제어함으로써 일관된 품질의 제품을 대량으로 생산할 수 있는 것이 사출 성형의 큰 장점입니다.

2. 사출 성형 설비의 구성 요소

2.1. 사출 성형기의 주요 부분

사출 성형기는 크게 사출 장치, 형체 장치, 제어 시스템으로 구성됩니다. 사출 장치는 플라스틱 원료를 녹이고 금형 내로 주입하는 역할을 담당하며, 호퍼, 배럴, 스크류, 노즐 등으로 이루어져 있습니다. 특히 스크류는 원료를 전진시키면서 혼합하고 녹이는 핵심 부품으로, 그 설계에 따라 용융 품질과 사출 특성이 크게 달라질 수 있습니다. 형체 장치는 금형을 고정하고 개폐하는 시스템으로, 고정 플래튼과 가동 플래튼, 그리고 이를 움직이는 유압 또는 전동 장치로 구성됩니다. 제어 시스템은 온도, 압력, 속도, 시간 등 공정 변수를 모니터링하고 제어하는 역할을 하며, 최신 설비에서는 컴퓨터화된 인터페이스를 통해 정밀한 제어가 가능합니다. 이러한 구성 요소들이 유기적으로 작동하여 안정적이고 효율적인 사출 성형 공정을 가능하게 합니다.

2.2. 금형의 구조와 기능

금형은 사출 성형 공정에서 제품의 형상을 결정짓는 핵심 요소로, 크게 코어부(수금형)와 캐비티부(암금형)로 나뉩니다. 코어는 제품의 내부 형상을, 캐비티는 외부 형상을 형성하며, 이 두 부분이 만나는 면이 파팅 라인(Parting Line)입니다. 금형 내부에는 용융 플라스틱이 흐르는 통로인 런너 시스템과 게이트, 그리고 제품을 냉각시키는 냉각 채널이 설계되어 있습니다. 또한 금형에는 제품을 금형에서 분리하는 이젝터 핀이나 슬라이드 코어와 같은 기계적 장치들이 포함되어 있습니다. 금형의 정밀도와 내구성은 최종 제품의 품질과 생산성에 직접적인 영향을 미치므로, 고품질의 금형 소재 선택과 정밀한 가공이 매우 중요합니다. 특히 복잡한 형상이나 정밀한 디테일이 요구되는 제품의 경우, 금형 설계와 제작 과정에 많은 시간과 비용이 투입됩니다.

3. 사출 성형 공정의 단계별 과정

3.1. 재료 준비 및 투입

플라스틱 사출 성형 공정의 첫 단계는 적절한 재료를 선택하고 준비하는 것입니다. 일반적으로 사용되는 열가소성 수지에는 폴리프로필렌(PP), 폴리에틸렌(PE), 폴리스티렌(PS), ABS, 나일론 등이 있으며, 제품의 용도와 요구 특성에 따라 적합한 재료를 선택합니다. 이 원료는 보통 펠릿 형태로 제공되며, 필요에 따라 색소나 첨가제가 혼합될 수 있습니다. 준비된 원료는 사출 성형기의 호퍼에 투입되어 중력에 의해 배럴로 내려갑니다. 원료 준비 단계에서는 재료의 건조 상태가 특히 중요한데, 일부 수지는 수분을 흡수하는 특성이 있어 사용 전 적절한 건조 과정이 필요합니다. 수분이 남아있는 원료를 사용할 경우, 용융 과정에서 기포가 발생하여 제품 품질에 악영향을 미칠 수 있기 때문입니다. 따라서 각 재료의 특성에 맞는 적절한 건조 조건과 시간을 준수해야 합니다.

3.2. 플라스틱 용융 과정

호퍼에서 배럴로 이동한 플라스틱 펠릿은 배럴 내부의 스크류가 회전하면서 앞으로 이동합니다. 이 과정에서 배럴 외부의 히터와 스크류의 회전에 의한 전단열로 인해 플라스틱이 용융 상태가 됩니다. 스크류는 단순히 재료를 이동시키는 것뿐만 아니라, 혼합과 압축 기능도 수행하여 균일한 용융 상태를 만듭니다. 배럴은 일반적으로 여러 구역으로 나뉘어 온도가 제어되며, 호퍼에서 노즐로 갈수록 온도가 점진적으로 상승하도록 설정됩니다. 이는 플라스틱이 갑작스러운 온도 변화 없이 부드럽게 용융되도록 하기 위함입니다. 용융 과정에서 가장 중요한 요소는 적절한 온도 설정으로, 온도가 너무 낮으면 불완전한 용융으로 인한 충전 문제가 발생할 수 있고, 온도가 너무 높으면 재료의 열분해나 황변 현상이 일어날 수 있습니다. 따라서 각 재료별 권장 용융 온도 범위를 정확히 준수하는 것이 중요합니다.

3.3. 사출 및 충전 단계

용융된 플라스틱이 배럴 전방에 충분히 모이면, 스크류가 피스톤처럼 앞으로 이동하면서 용융물을 노즐을 통해 금형 내부로 밀어 넣습니다. 이를 사출 또는 충전 단계라고 합니다. 이 과정에서는 사출 압력과 속도가 중요한 변수로 작용하며, 제품의 크기와 복잡성, 재료의 특성에 따라 적절히 조절되어야 합니다. 사출 단계는 다시 충전(filling), 보압(packing), 유지(holding)의 세부 단계로 나눌 수 있습니다. 충전 단계에서는 금형 캐비티가 완전히 채워지도록 하며, 보압 단계에서는 추가적인 압력을 가해 수축이나 싱크 마크와 같은 결함을 방지합니다. 유지 단계에서는 게이트가 얼어 더 이상의 재료 흐름이 없을 때까지 압력을 유지합니다. 이러한 세부 단계들의 적절한 제어는 제품의 치수 안정성과 외관 품질에 직접적인 영향을 미치므로, 각 제품과 재료에 맞는 최적의 공정 조건을 찾는 것이 중요합니다.

3.4. 냉각 과정

충전이 완료된 후, 용융 상태의 플라스틱은 금형 내에서 냉각되어 고체화됩니다. 냉각 시간은 제품의 두께, 재료의 열전도율, 금형의 냉각 시스템 효율성 등에 따라 달라지며, 전체 사이클 타임의 상당 부분을 차지합니다. 효율적인 냉각을 위해 금형 내부에는 냉각수가 순환하는 채널이 설계되어 있으며, 이를 통해 열이 신속하게 제거됩니다. 냉각 과정에서는 제품이 고르게 냉각되도록 하는 것이 중요한데, 불균일한 냉각은 내부 응력이나 뒤틀림과 같은 품질 문제를 야기할 수 있습니다. 또한 냉각 속도 역시 중요한 요소로, 너무 빠른 냉각은 수축이나 응력 문제를, 너무 느린 냉각은 생산성 저하를 초래할 수 있습니다. 따라서 제품의 품질과 생산성을 모두 고려한 최적의 냉각 조건을 설정하는 것이 필요합니다.

3.5. 이형 및 제품 추출

냉각이 완료되면 금형이 열리고, 이젝터 핀이나 로봇 등을 이용하여 제품을 금형에서 분리합니다. 이 과정을 이형(ejection)이라고 하며, 제품이 금형에서 쉽게 분리될 수 있도록 적절한 이형각(draft angle)과 표면 처리가 필요합니다. 이형 단계에서는 제품이 손상되지 않도록 충분히 냉각되었는지 확인하는 것이 중요하며, 이젝터 핀의 위치와 힘도 제품 형상에 맞게 설계되어야 합니다. 또한 복잡한 형상이나 언더컷이 있는 제품의 경우, 슬라이딩 코어나 특수한 이형 메커니즘이 필요할 수 있습니다. 이형 후에는 필요에 따라 게이트나 버(burr)와 같은 잔여물을 제거하는 후가공 과정이 이어질 수 있습니다. 대규모 생산 라인에서는 이형된 제품을 자동으로 수집하고 포장하는 시스템이 구축되어 있는 경우도 많습니다.

4. 사출 성형의 품질 관리와 문제 해결

사출 성형 공정에서 품질 관리는 매우 중요한 부분입니다. 공통적으로 발생할 수 있는 결함으로는 싱크 마크, 웰드 라인, 기포, 버, 미충전, 플래시, 변형 등이 있으며, 이러한 문제들은 재료 선택, 금형 설계, 공정 조건 등 다양한 요인에 의해 발생할 수 있습니다. 품질 문제를 해결하기 위해서는 체계적인 접근 방식이 필요하며, 원인 분석과 공정 최적화를 통해 대부분의 문제를 해결할 수 있습니다. 현대 사출 성형 산업에서는 통계적 공정 제어(SPC)나 사출 성형 시뮬레이션과 같은 고급 기술을 활용하여 품질 관리의 효율성을 높이고 있습니다. 또한 인라인 검사 시스템이나 자동화된 품질 모니터링 장비를 도입하여 실시간으로 제품 품질을 감시하고, 문제 발생 시 신속하게 대응할 수 있는 체계를 갖추는 것이 중요합니다. 지속적인 품질 개선 활동과 작업자 교육을 통해 전반적인 제조 품질 수준을 향상시킬 수 있습니다.

5. 현대 사출 성형 기술의 발전과 미래 전망

플라스틱 사출 성형 기술은 끊임없이 발전하고 있으며, 최근에는 여러 혁신적인 기술이 도입되고 있습니다. 전동식 사출 성형기는 기존의 유압식에 비해 에너지 효율성과 정밀도가 향상되었으며, 인더스트리 4.0 개념의 도입으로 스마트 팩토리 구현이 가능해지고 있습니다. 또한 3D 프린팅 기술을 활용한 하이브리드 금형 제작이나, 가스 보조 사출, 다중 재료 사출 성형과 같은 특수 공정도 확대되고 있습니다. 환경적 측면에서는 바이오 플라스틱이나 재활용 소재의 사용이 증가하고 있으며, 에너지 효율적인 공정 개발에도 많은 노력이 기울여지고 있습니다. 미래에는 인공지능과 머신러닝을 활용한 자동화된 공정 최적화, 디지털 트윈 기술을 통한 가상 시뮬레이션의 정확도 향상, 그리고 순환경제 개념에 부합하는 지속 가능한 사출 성형 공정이 더욱 중요해질 것으로 예상됩니다. 이러한 기술적 발전은 제품의 품질 향상과 생산 효율성 증대, 그리고 환경 영향 감소라는 다양한 목표를 동시에 달성하는 데 기여할 것입니다.
